    Простой усилитель на микросхеме К174УН7
    Простой усилитель на микросхеме К174УН7Микросхемы серии К174 предоставляют радиолюбителю большой выбор различных радиоконструкций. К174УН7 представляет собой усилитель НЧ. Этот усилитель имеет широкую полосу пропускания звуковых частот.

    Поэтому на входе усилителя непременно должен быть установлен фильтр нижних частот. Кроме того, погасить усиление высоких частот можно подбором корректирующих конденсаторов и резисторов.





    Параметры усилителя:

    1. Напряжение питания 15 В;
    2. Номинальная выходная мощность 4,5 Вт;
    3. Коэффициент гармоник для выходной мощности 0,05 Вт - 2%, для 4,5 Вт - 10%;
    4. Полоса частот от 40 до 20000 Гц;
    5. Входное сопротивление 50 кОм;
    6. Сопротивление нагрузки 4 Ома;
    7. Коэффициент усиления 40 дБ;
    8. Максимальное амплитудное значение тока в нагрузке 1,75 А;
    9. Максимальное амплитудное значение выходного напряжения 2 В;
    10. Допустимое постоянное напряжение на выводе 7 составляет 15 В;
    11. Допустимое постоянное напряжение на выводе 8 от минус 0,3 до 2 В;
    12. Недопустимо подавать внешнее постоянное напряжение на выводы 5, 6, 12.

    Микросхему необходимо ставить на теплоотвод - охладитель.

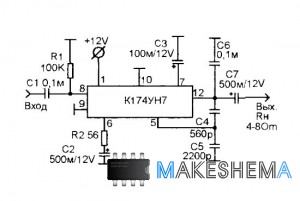

    На рисунке приведена принципиальная схема УНЧ, выполненного на микросхеме К174УН7. Можно значительно увеличить чувствительность УНЧ увеличением сопротивления R2 до 120 Ом.

    Усилитель практически не требует никакой наладки. Впоследствии, после полного изготовления всего радиоприемника с этим УНЧ, можно будет попробовать изменить выходную частотную характеристику подбором величин корректирующих конденсаторов и резисторов (если это будет необходимо!).

    В серии К174 есть и другие микросхемы усилителей НЧ, пригодные для связной техники.
