    Микросхема LM4874MH (LM4884MH)
    Микросхема LM4874MH (LM4884MH)Микросхема выпускается фирмой National Semiconductor. Представляет собой двухканальный мостовой усилитель мощности ЗЧ для применения в портативной аудиотехнике и переносных компьютерах (ноутбуках). Характерная особенность микросхемы в наличии встроенных аттенюаторов, которыми можно изменять коэффициент передачи усилителей четырьмя ступенями: 6 dB, 10 dB, 15.6 dB и 21,6 dB. Выбирают необходимое усиление подачей двухразрядного двоичного кода на выводы 2 и 3.





    При этом изменяется не только усиление, но и входное сопротивление усилителей (см. таблицу). Таблица.

    Микросхема LM4874MH (LM4884MH)

    Микросхему можно перевести в энергосберегающий режим пода-чей низкого логического уровня на вывод 19.

    Микросхема LM4874MH выполнена в корпусе TSSOP МХА20А с выводами под поверхностный монтаж.

    Некоторые параметры LM4874MH:

    1. Напряжение питания......... 3...5.5V.
    2. Ток покоя в рабочем режиме не более...............................12mA.
    3. Ток потребления в энергосберегающем режиме не более...............1µA.
    4. Разделение каналов..........62 dB
    5. Выходная мощность при КНИ ≤1%,
    - на частоте 1 kHz. при Rh=3 Om................. 2x2,1W.
    6. Выходная мощность при КНИ ≤1%.
    - на частоте 1 kHz при Rh = 4 Оm................... 2x1,9W.
    7. Выходная мощность при КНИ ≤1%. на частоте 1 kHz
    при Rh = 8 Оm............. 2x1.2W.
    8 Выходная мощность при КНИ ≤10%.
    - на частоте 1 kHz при Rh = 3 Оm......... 2x2,6W
    9 Выходная мощность при КНИ ≤10%.
    - на частоте 1 kHz при Rh = 4 Оm ....... 2x2,6W.
    10. Выходная мощность при КНИ ≤1%.
    - на частоте 1 KHz при Rh = 8 Оm........... 2x1.5W.
    11. Отношение сигнал/шум на частоте 1 kHz при выходной мощности 1.1W...............97 dB.
    12. Сопротивление нагрузки Rh...............3-80m.
    13. Максимально допустимое напряжение питания...............................6V.
    14. Диапазон температур........ -40...+85°С.

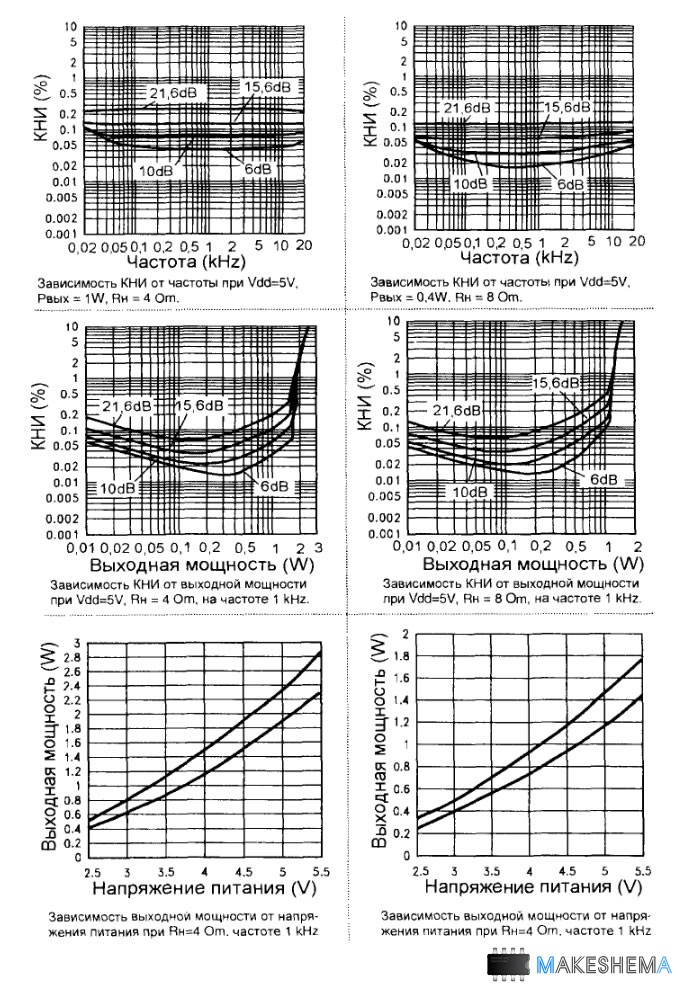

    Микросхема LM4874MH (LM4884MH)
