 Усилитель мощности, схема которого показана на рисунке 1 сделан на лампах от телевизионных приемников прошлых лет. Усилитель обеспечивает на нагрузке 8 ом номинальную мощность 22 Вт при коэффициенте нелинейных искажений не более 0,6 %, и мощность 14 Вт при КНИ не более 0,25%. Диапазон рабочих частот при неравномерности 6 дб не уже 30...20000 гц. Номинальное входное напряжение ЗЧ - 250 мВ.
Каскад предварительного усиления сделан на лампе HL1 (двойной триод). выходной каскад на лампах HL2 и HL3 по двухтактной схеме с трансформаторным выходом. Для исключения самовозбуждения по ультразвуковым частотам включены резисторы R12 и R16.
Экранирующие сетки ламп выходного каскада подключены к источнику питания через индикаторную лампу накаливания HL4. Нормальный ток через нее 50 мА. При перегрузке выходного каскада эта лампа загорается.
Происходит это потому, что нормальный ток экранирующих сеток не более 10 мА, при перегрузке он увеличивается и это приводит к зажиганию лампы. Сердечники силового и выходного трансформаторы набраны из пластин Ш85.

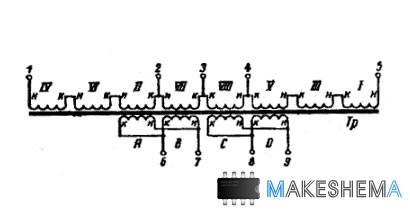

Намоточные данные и схема намотки выходного трансформатора показаны на рисунке 2. Дроссель используется готовый от лампового телевизора, в любом случае он должен выдерживать ток до 200 мА. Все конденсаторы должны быть на напряжение не менее 350В.
 |
