    Микросхема SA5204, SA5205 - Широкополосные усилители
    Микросхема SA5204, SA5205 - Широкополосные усилителиМикросхемы SA5204 и SA5205 представляют собой широкополосные высокочастотные усилители. SA5204 может работать на частотах от нуля до 350 МГц, a SA5205 - от нуля до 600 МГц. Назначение усилителей, - системы связи, антенные усилители, усилители телевизионных сигналов и др. Усилители обладают фиксированным коэффициентом усиления 20 dB. Микросхемы выполнены в 8-выводном корпусе SOT96-1.

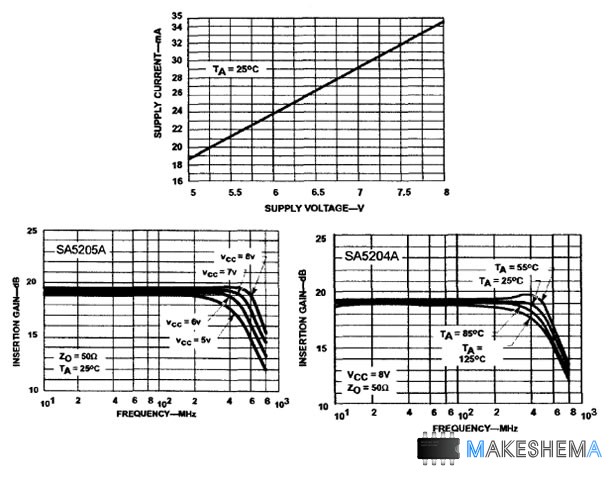

    Характеристики SA5204:

    1. Напряжение питания................5-8V (номинальное значение.......6V).
    2. Ток потребления не более...............33 mА.
    3. Коэффициент усиления на частотах до 200 МГц....................20 dB ±0,5 dB.
    4. Коэффициент усиления на 350 МГц .... 17 dB.
    5. Коэффициент усиления на 550 МГц .... 12dB.
    6. Обратное проникание сигнала на частоте 100 МГц не более................ -25 dB.
    7. Наибольшая выходная мощность на частоте 100 МГц................ +7dBm.
    8. Время распространения.......... 500 pS.

    Характеристики SA5205:

    1. Напряжение питания................5-8V (номинальное значение.......6V).
    2. Ток потребления не более...............33 mА.
    3. Коэффициент усиления на частотах до 450 МГц....................20 dB ±0,5 dB.
    4. Коэффициент усиления на 550 МГц .... 17 dB.
    5. Обратное проникание сигнала на частоте 100 МГц не более................ -25 dB.
    6. Наибольшая выходная мощность на частоте 100 МГц................ +7dBm.
    7. Время распространения.......... 500 pS.

    Микросхема SA5204, SA5205 - Широкополосные усилители
