 Приемный и передающий тракты этой радиостанции смонтированы на разных платах и, практически, представляют собой самостоятельные узлы, которых объединяет только корпус, источник питания и антенна.
Такое построение выгодно тем, что можно модернизировать радиостанцию заменяя приемный или передающий тракты, а так же на основе этих трактов и других узлов строить самостоятельные конструкции. Кроме того, такое построение упрощает настройку радиостанции в целом.
При возникновении полезного сигнала шунтирование прекращается и на базу VT3 поступает открывающий ток через R16. Оба транзистора открываются и питание подается на УМЗЧ А2. Для намотки контурных катушек использованы четырехсекционные пластмассовые каркасы с ферритовыми подстроечными сердечниками и экранами от контуров субмодулей СМРК-1, СМРК-2, применяемых в телевизорах 3-УСЦТ.
Катушки L1 и L2 наматываются проводом ПЭВ диаметром 0,31 мм (можно 0,3..,0,45мм). L1 содержит 6,5 витков, L2 - 8 витков. Катушки L3-L5 намотаны проводом ПЭВ 0,12 (можно 0,1...0,2 мм), их число витков зависит от выбранной промежуточной частоты. В авторском варианте частота канала равна 27 МГц, частота кварцевого резонатора Q1 - 27,35 МГц, таким образом промежуточная частота будет 350 кГц.
Для этой ПЧ катушки L3 и L5 должны содержать по 130 витков, катушка L3 должна иметь отвод от четвертой части витков (от 30-го витка считая сверху по схеме), катушка L4 должна быть равна 1/10 числа витков L3 (12 витков). Если промежуточная частота будет 465 кГц L3 и 15 должны содержать по 80 витков, если ПЧ = 500 кГц — по 70 витков.
В процессе настройки на ПЧ возможно потребуется уточнить номиналы конденсаторов С7 и С12, или более точно подобрать числа витков L3 и L5.
Экраны всех катушек припаиваются к фольге платы со стороны расположения деталей.

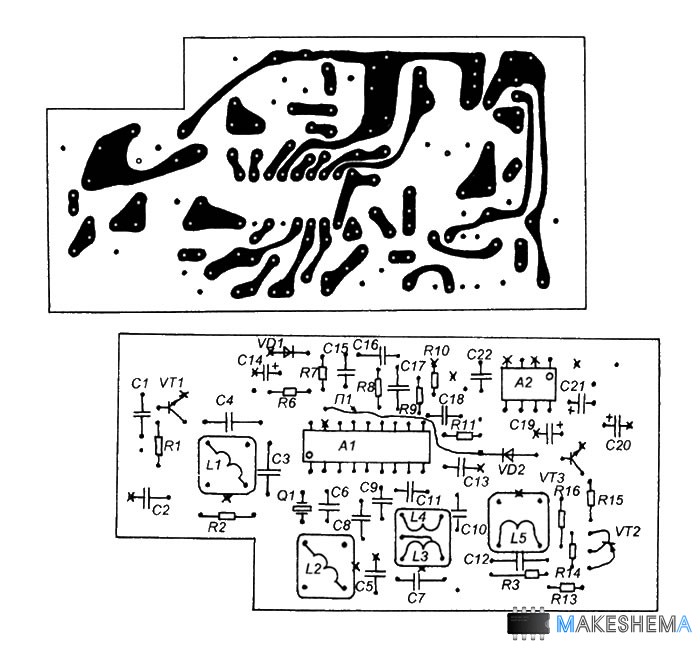

Рисунок 2
 Приемный тракт смонтирован на одной печатной плате из стеклотекстолита с двухсторонней фольгировкой.
На рисунке 2 показана разводка дорожек печатной платы со стороны лайки (с обратной стороны от расположения деталей). Со стороны деталей фольга остается почти вся, протравливаются только круглые участки вокруг отверстий не отмеченных крестиками (рисунок 3).
Это необходимо для того чтобы не происходило замыкания выводов на фольгу, которая является одновременно экраном монтажа и шиной общего минуса питания. Все выводы деталей отмеченные крестиками паяются к этой фольге (со стороны деталей).
Все детали малогабаритные. Диоды КД521 можно заменить на КД522, КД503. С худшими результатами транзистор КТ368 можно заменить на КТ3102. Транзистор VT3 - КТ3102, КТ315, другой аналогичный. Транзистор КТ814 можно заменить на КТ502, КТ816.
Кварцевый резонатор Q1 выбирают таким образом, чтобы его частота отличалась от частоты рабочего канала на промежуточную частоту в пределах 200-1500 кГц. На эту ПЧ нужно будет предварительно настроить контура L3-C7 и L5-C12. Можно использовать резонаторы и на частоту в два раза ниже необходимой, в этом случае контур L2-C6 настраивают на вторую гармонику резонатора.
Микросхему К174ХА26 можно заменить импортным аналогом. ВА5386 можно заменить другой аналогичной, изменив разводку платы. В принципе, можно отказаться от ключа на транзисторах VT2 и VT3, и подать питание на микросхему А2 непосредственно (соединить её вывод 6 с + С20), но при этом ток потребления приемным трактом в дежурном режиме увеличится на 3-4 mА.
На время налаживания (проверка УНЧ, настройка контуров) нужно отключить систему шумопонижения, отпаяв перемычку между выводом 16 А1 и точкой соединения R11-R12 (на монтажной схеме перемычка обозначена НПГ). |
