Схема дистанционного управления усилителя, аудиоцентра
Схема дистанционного управления усилителя, аудиоцентраКомплект микросхем К1506ХЛ1 - K1506XЛ2 позволяет строить практические любые системы ДУ, как радиоаппаратурой, так и электроприборов, движущихся игрушек, кодовые ключи и т.д. Но все они представляют собой новые изделия, собранные на этих микросхемах. Хотя в некоторых случаях может более интересен вариант, в котором используется готовый комплект плат СДУ, например популярный набор СДУ-15.





Чтобы реле выбранное реле оставалось включенным и после отпускания кнопки нужно вывод 6 микросхемы К561КП2 замкнуть на общий минус. Чтобы можно было переключать входы такого усилителя (или настройки, диапазоны тюнера) не только при помощи пульта, но и с лицевой панели, можно ввести кнопку последовательного перебора (по кольцу), для этого можно воспользоваться параллельным интерфейсом микросхемы ...1506ХЛ2, который обычно в таких встраиваемых СДУ не используется.

Входы параллельного порта (выводы 7, 12, 13, 14, 15) обычно соединены с общим плюсом, кроме вывода 12, который соединен с общим плюсом через резистор 56К. Нужно изменить схему этого порта как показано на рисунке 2. Теперь при нажатии на S система ДУ будет последовательно по кольцу переключать эти реле.

Рисунок 5 и 6
Схема дистанционного управления усилителя, аудиоцентраВозможность выполнения дистанционных регулировок зависит от того какие регуляторы используются в аппарате. Если регуляторы электронные и регулировка производится изменением постоянного напряжения на выводах микросхем предварительного УЗЧ (например если он построен на К174УН10 и К174УН12, или на К174ХА48, импортных микросхемах с электронными регулировками), то проблем обычно не возникает, нужно подключить выходы ЦАП (выходы регулировок) системы СДУ так же как и в телевизоре, и может быть только подкорректировать выходные напряжения подбором соответствующих резисторов.

Но если регуляторы механические (переменные резисторы) можно рекомендовать заменить их пассивными электронными регуляторами на мультиплексорах, а управлять ими при помощи неиспользуемых выходов переключения программ (настроек, входов, диапазонов).

Чтобы не сокращать число переключений можно вспомнить о том, что микросхема ...1506ХЛ2 способна переключать 16 программ, дополнив схему еще одной микросхемой К561КП2, которая будет управлять регулировками (рис. 3), и перепаять дорожку кнопок регулировок пульта с вывода 10 на вывод 12 ...1506ХЛ1 (рис. 4).

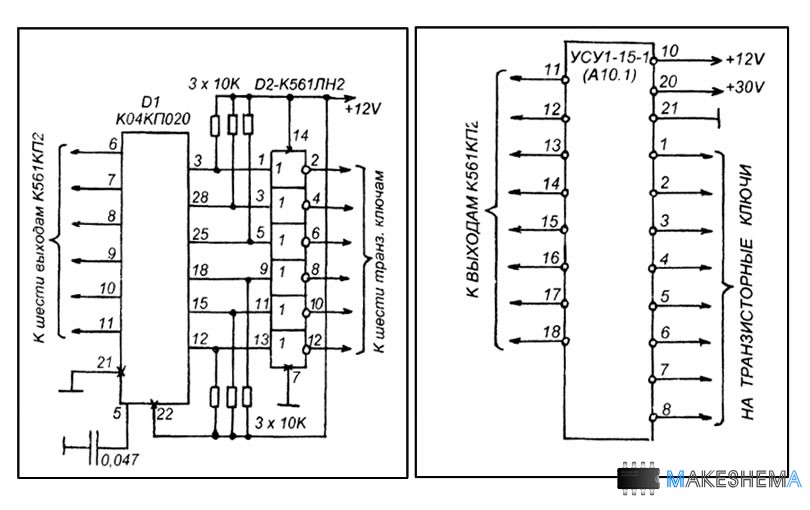

Проблема только в том, что в этом случае вариант с электромагнитными реле для переключения входов (настроек, диапазонов) работать не будет, поскольку при включении регулировки будет выключаться включенное ранее реле. Чтобы этого не происходило можно для переключения реле использовать промежуточный многофазный триггер (рис. 5) или плату А 10.1 устройства управления УСУ-1-15 телевизоров 3-УСЦТ (рис. 6), при этом плату вместе с сенсорными кнопками можно установить на переднюю панель устройства взамен механического кнопочного переключателя.

Рисунок 7 и 8
Схема дистанционного управления усилителя, аудиоцентраСистему СДУ можно использовать и для управления электроприборами. Можно переключать до 8-и каких-то устройств, при помощи транзисторных ключей с реле на выходах (как на рис. 1), если эти устройства мощные можно выполнить ключи по схеме на рис. 7 , используя реле звукового сигнала от автомобилей ВАЗ-2108-099.

Используя выходы ЦАП (выходы регулировок) можно управлять маршевыми электродвигателями движущихся моделей. При этом можно будет регулировать скорость вращения вала электродвигателя (рис. 8), потому что питание на него через ключ поступает импульсное, а скважность этих импульсов меняется при выполнении регулировки.
