 Магнитофон выполнен в виде самостоятельного блока со своим источником питания. Он имеет два разъёма, один для подачи сигналов на запись от усилительного блока аудиоцентра, другой для подачи выходного напряжения ЗЧ на вход усилительного блока при воспроизведении фонограмм. Схема построена по сквозному принципу, это значит, что используются два независимых усилителя записи и воспроизведения. В схеме используется только одна головка, на которую при записи поступает напряжение подмагничивания от генератора подмагничивания.
В источнике питания используется трансформатор от блока питания игрушек, его первичная обмотка содержит 2200 витков провода ПЭВ-0,12, вторичная 110 витков ПЭВ-0,3, для питания тюнера используется трансформатор без переделок, для магнитофона его первичную обмотку оставляют без изменений, а вторичную перематывают. Теперь она содержит 360 витков провода ПЭВ-0,23 с отводом от середины.
Шкальный индикатор имеет такую-же схему как и индикатор настройки тюнера, но он двухканальный и на передней панели магнитофона устанавливаются две папочки светодиодов, для контроля за уровнем записи каждого канала.

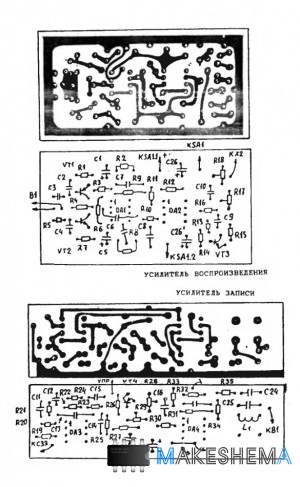

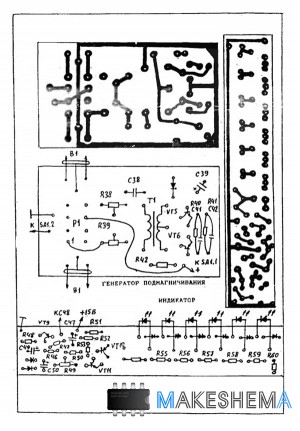

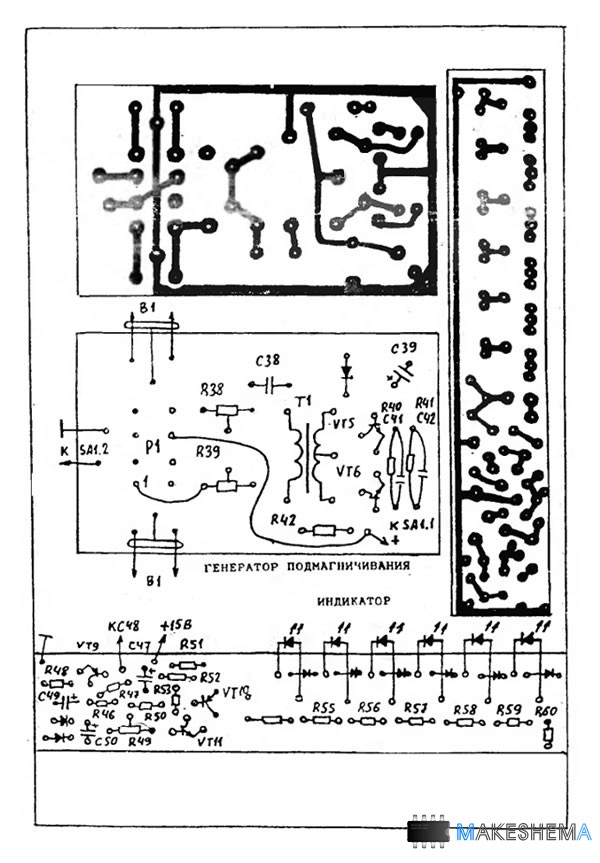

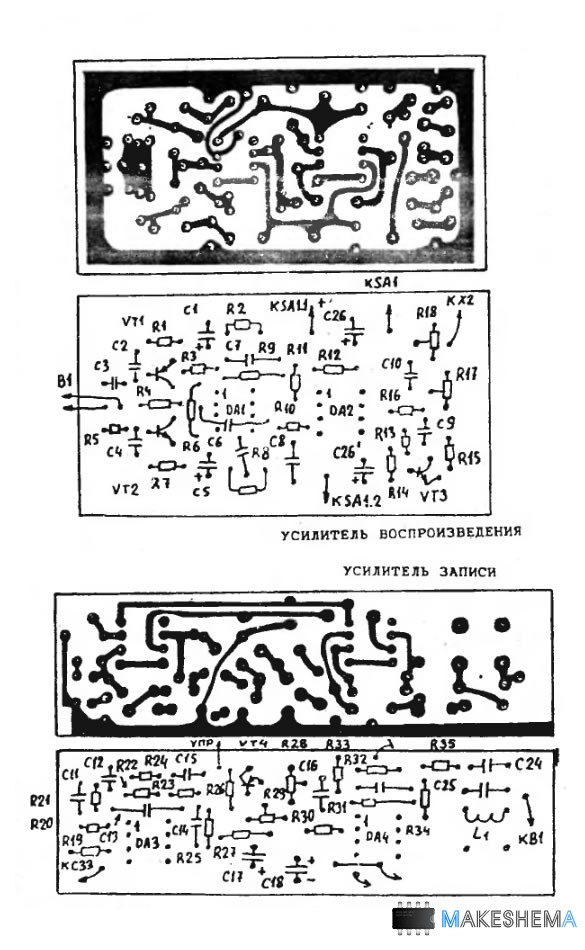

Резистором R49 калибруется работа индикатора. Конструктивно магнитофон смонтирован на семи платах; по две платы на усилитель воспроизведения и усилитель записи, одна платя для генератора подмагничивании, и две платы для шкальных индикаторов уровня записи. Рисунки плат и монтажные схемы показаны на рисунках.
В магнитофоне используются резисторы МЛТ-0,125 и МЛТ-0,5, конденсаторы электролитические К50-35, К50-16, не электролитические К10-7, КМ, КД, КЛС. Операционные усилители и транзисторы могут быть с любыми буквенными индексами. Магнитная головка Н3331. Реле Р1 РЭС47 паспорт РФ4.500.417.
Трансформатор генератора подмагничивания Т1 намотан на ферритовом кольце из феррита 1000НМ К10х6х4,5 мм. Его первичная обмотка содержит 30 витков с отводок от середины провода ПЭВ-0,2, вторичная 150 витков ПЭВ-0,12. Катушки L1 намотаны на броневых магнитопроводах Б14 из феррита 1000НМ, провод ПЭВ-0,06 - 700 витков.
 При монтаже нужно вход усилителей воспроизведения располагать в максимальной близости к реле, которое расположено на плате генератора подмагничивания, таким образом, чтобы обеспечить минимальную длину соединяющих их проводов.
Настройку начинают с усилителя воспроизведения. Оптимизацию по шумам производят таким образом. Временно устанавливают резисторы R2 и R8 по 150 кОм. Изменяя напряжение питания от 6В до 15В, и замечают напряжение, при котором уровень шумов на выходе усилителя минимален. После этого определяют оптимальный ток коллектора по формуле 1опт = (Uопт-0,7)/150, затем определяют номинал резисторов R2 и R8: R= (15В-0,7)/1опт .
Воспроизводя запись сигнала прямоугольной формы частоты 2кгц подбирают С8 по максимуму постановления формы.
Настройка генератора подмагничивании сводится к настройке частоты генератора и катушек L1 таким образом, чтобы частота была равна 70 кгц и не проходил через катушки на выход усилителя. Частоту генератора устанавливают подбором С40, он устанавливается со стороны печатных проводников, возможно для более точной установки параллельно ему придётся включить конденсатор меньшей ёмкости. Токи подмагничивания устанавливают подстройкой R38 и R39.
Настройка усилителя записи сводится к установке номинальных токов записи при разных типах лент подстройкой резисторов R28 и R29. Настройка индикаторов сводится к их калибровке с помощью резисторов R49.
 Магнитофон размещается в корпусе размерами 300х120x160 мм из дюралюминия и древесностружечных плит с покрытием под орех. Передняя панель выполнена из металла, покрашенного в черный цвет, надписи сделаны гравировкой с заполнением белой краской. Кассето-приёмник использован готовый. |
