 Трансивер "СТАР-8" предназначен для работы телеграфом и телефоном в восьми диапазонах: трех участках диапазона 28 мгц (28 мгц, 28,5 мгц и 29 мгц) и диапазонах 21 мгц, 14 мгц, 7 мгц, 3,5 мгц и 1,8 мгц. Во всех этих диапазонах чувствительность приёмного тракта не хуже 1 мкв при отношении сигнал/шум 3:1. Избирательность по соседнему каналу не хуже 50 дб, и определяется в основном параметрами кварцевого фильтра. Динамический диапазон по забитию 70 дб. Ширина полосы пропускания при работе SSB - 2,4 кгц, и при работе CW - 0,8 кгц.

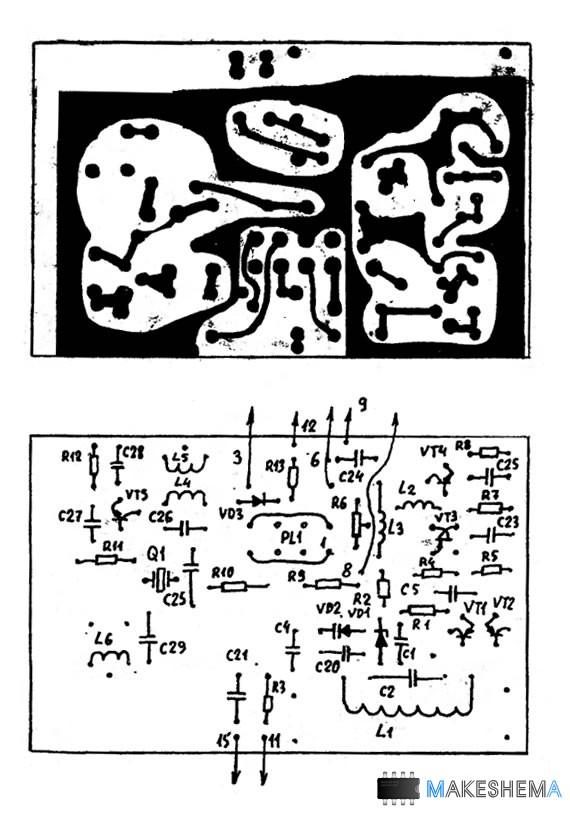

ВЧ напряжение, действующее а контуре, усиливается-до нужного уровня с помощью усилителя на транзисторах VT3 и VT4. С целью понижения воздействия этого усилителя на параметры контура, его первый каскад выполнен на полевой транзисторе. Необходимый уровень ВЧ напряжения устанавливается резистором Q6, который изменяет напряжение смешения на базе VT4.
Генератор вырабатывает частоты в диапазонах: 29 мгц - 19.95-20,45 мгц, 28,5 мгц - 19,45-19,95 мгц, 28 мгц - 18,95-19,45 мгц, 21 мгц - 11,95-12,4 мгц, 14 мгц - 4,95-5,3 мгц, 7 мгц - 16,05 16,150 мгц, 3,5 мгц - 12,55-13 мгц, 1,8 мгц - 10,88-10,98 мгц.
Опорный генератор выполнен на транзисторе VT5. Его частота определяется частотой резонанса кварцевого, резонатора Q1, который используется точно такой-же как в кварцевом фильтре. Для того что бы опустить частоту резонатора на 2-2,4 кгц используется корректирующая цепь, состоящая из катушки L6 и конденсатора C29. В процессе настройки подстройкой L6 и подбором С29 устанавливается нужная частота.

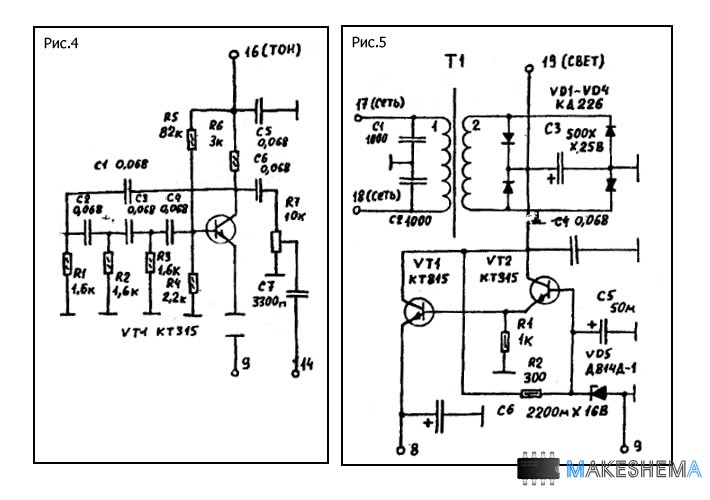

Рис.4, 5
Переключение режимов, и следовательно и переключение точек подключения опорного и плавного генераторов производится электромагнитным реле PL1 контакты которого X1.1 и X1.2 выполняют эти переключения. В режиме передачи на реле подается напряжение 12В.
Схема, низкочастотной платы изображена на рисунке 3. УМЗЧ выполнен на операционном усилителе S1 и транзисторах VT1 и VT2. Резонатор R1 расположен на плате и служит для регулировки громкости. Режим усилителя устанавливается подбором R6. Напряжение ЗЧ с вывода 13 этой платы поступает на громкоговоритель или на наушники. Напряжение питания на этот усилитель поступает только в режиме приёма.
Микрофонный усилитель выполнен на операционной усилителе А2. Сигнал от микрофона на него поступает через вывод 14 платы. Напряжение на модулятор снимается с вывода 4 платы. Усиление каскада определяется сопротивлением резистора R10.
На этой-же плате выполнена система АРУ. Напряжение ЗЧ с выхода демодулятора поступает на выпрямитель на Диодах VD1 и VD2 и на базу транзистора VT3. При увеличении среднего уровня этого напряжения сопротивление коллектор-эмиттер этого транзистора уменьшается и соответственно уменьшается напряжение на базе VT4.
В результате сопротивление эмиттер-коллектор VT4 увеличивается и напряжение на его эмиттере падает. Этим напряжением питается первый каскада УПЧ основной платы (рис.1) соответственно уменьшается и усиление этого каскада, следовательно и все тракта ПЧ.
Для ручной регулировки в режимах приёма и передачи используется резисторы R15 и R16, которые расположены На плате. Эти резистором изменяют исходное напряжение на базе VTT4, а следовательно и на его эмиттере. Напряжения питания на эти резисторы подаются при включении соответствующего режима. Переключение режимов производится контактными группами К1.1 и К1.2 электромагнитного реле PL1. Напряжение питания на него подаётся в режиме передачи.
Телеграфный сигнал в данном трансивере формируется несколько нетрадиционным способом. Формирование происходит в режиме SSB, только вместо сигнала от микрофона на вход микрофонного усилителя поступает переменное синусоидальное напряжение частотой 700 герц. Это напряжение вырабатывает тотальный генератор, схема которого изображена на рисунке 4. Напряжение питания на этот генератор поступает через телеграфный ключ. Уровень выходного напряжения устанавливается подстроечным резистором R7.
Частоту, генератора можно изменить изменив номиналы конденсаторов С1-С4. Питается маломощный блок от обычного трансформаторного источника питания, принципиальная схема которого изображена на рисунке 5. Переменное напряжение со вторичной намотки трансформатора Т1 выпрямляется мостовым диодным выпрямителем на диодах VD1 VD4, затем пульсации подавляются конденсатором С3.
Далее напряжение стабилизируется на уровне 120 параметрическим стабилизатором на транзисторах VT1 и VT2. Уровень фиксации напряжения устанавливается параметрами стабилитрона VD5. Пульсации выходного напряжения окончательно подавляются конденсатором С6. С5 служит для подавления пульсации образцового напряжения и исключения самовозбуждения стабилизатора.

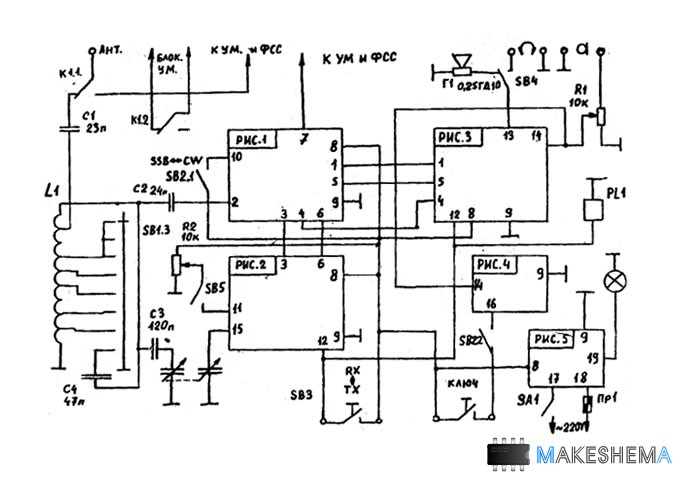

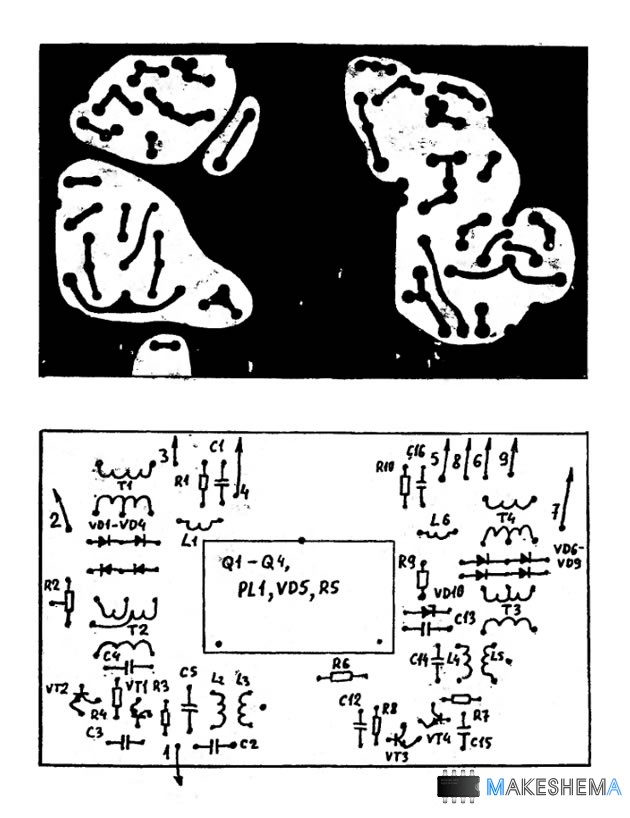

Конденсаторы С1 и С2 подавляют ВЧ помехи. Для переключения режимов приёма и передачи, для переключений антенн и блокировки в режиме приёма выходного усилителя мощности используется реле PL1, изображённое на общей схеме трансивера. |
