 Эта система дистанционного управления (СДУ) представляет собой модернизированный вариант описанной схемы дистанционного управления телевизором. Модернизация, направлена на увеличение числа команд и усовершенствование выключателя питания телевизора, с целью снижения числа сбоев.
Формирователь сигнала окончания пачки выполнен на элементах D1.3 и D1.4, резисторе R2, диоде VD1 и конденсаторе С2. Принцип действия этого формирователя состоит в том, что в промежутке между информационными импульсами, из которых состоит пачка, С2 не успевает разрядиться, а по окончании посылки у него есть для этого достаточно времени. Напряжение на входе D1.3 достигает порогового значения и этот элемент, вместе с элементом D1.4 лавинообразно переключается в противоположное положение. В этом случае на выходе D1.4 - единица, сигнал окончания посылки.
Импульсы с выхода D1.2 поступают на счетный вход D2, и он после окончания пачки переходит в состояние, соответствующее числу импульсов в ней, в нашем примере - 0011. Этот код поступает на установочные входы D3, который работает в режиме регистра. Под действием сигнала окончания пачки счетчик "регистр" D3 переносит этот код на свои выходы, к который подключен составной дешифратор из микросхем D4 и D5.
Этот дешифратор имеет 15 выходов, элемент D1.5 служит для последовательной работы дешифраторов. В результату на выходе "3" D4 появляется единица, которая включает третью программу. С некоторой задержкой через цепь R3C3 сигнал окончания пачки поступает на нулевой вход D2 и этот счетчик обнуляется. На выходе 3D4 появляется ноль, а единица невыходе "0". Он не используется.
В результате при нажатии на третью кнопку пульта мы получили положительный импульс на третьем выходе дешифратора, причем длительность этого импульса зависит от постоянной времени цепи R3C3.

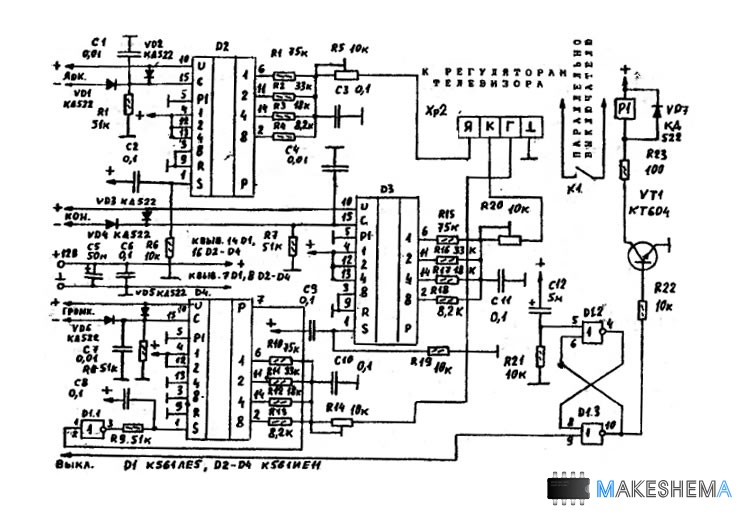

 Схема платы управления показана на рисунке 3. Её функция заключается в преобразовании этих импульсов в аналоговые величины.
Рассмотрим работу одного регулятора, на примере регулятора яркости. Собственно цифро-аналоговый преобразователь этого регулятора выполнен на счетчике D2 и резистивной матрице на его выходе. Номиналы резисторов R1 - R4 подобраны таким, образом, чтобы при изменении кода на выходе счетчика напряжение в точке соединения этих резисторов пропорционально изменялось от нуля до напряжения логической единицы.
На счетный вход счетчика "С" поступает по одному импульсу при каждом нажатии на кнопку "ЯРК.-" или “ЯРК.+" пульта, соответственно код на выходе счетчика изменяется на единицу. Цепь VD2, VD1 и R1 управляет направлением счета.
На входах предустановки счетчика записано число "7", для того, чтобы при включении регулятор установился в среднее положение, устанавливает это число зарядный ток С2 при включении питания.
Остальные регуляторы работают так-же только регулятор громкости на D4 имеет предустановку возле минимума - "3" и фиксацию минимального уровня от "0" до "3", что не дает счетчику при чрезмерном уменьшении громкости (ниже "0") перейти в положение максимума.
Выключение питания производится при помощи триггера D1.2 и D1.3. В момент нажатия на выключатель телевизора (он без фиксации на схему подается напряжение питания и триггер устанавливается зарядным током С12 в положение, при котором на ключ VT1 поступает единица, реле Р1 своими контактами дублирует выключатель. Для выключения триггер перекидывается в противоположное состояние. |
