 Это кодирующее устройство может работать в качестве дистанционного управления автомобильным охранным устройством, или в составе пейджера. Схема кодировщика вырабатывает после нажатия кнопки запуска (роль этой кнопки может выполнить выход охранного устройства, или датчик) четыре пачки отрицательных импульсов, в каждой из пачек может быть от одного до девяти импульсов.
Декодер состоит из следующих узлов. Детектор кодовых импульсов и импульсов паузы на элементах D1.1- D1.4, десятичный счетчик числа импульсов в пачке D2, мультиплексор, переключающий перемычки, которыми задано кодовое число - D4, устройство управления на двоичном счетчике D3.1 и элементе D1.5 и распознаватель кода на счетчике D3.2.
В то время, когда кодовой посылки нет, на выходе фотоприемника единица, она через резистор R1 поступает на вывод 1 элемента D1.1. На выводах 4 и 8 этой-же микросхемы (D1) токе устанавливаются единицы. Цепь R1 С1 совместно с элементами D1.1 и D1.2 служит для селекции кодовых импульсов. Эта цепь обладает свойствами интегрирующей цепи и триггера Шмитта.
Её выходные импульсы, снимаемые с вывода 4 D1.2 несколько задержаны относительно входных, и имеют крутые фронты не зависима от длительности фронтов входных импульсов, поступающих от фотоприёмника. Кроме того такое входное устройство имеет особенной пропускать импульсы только с длительностью более определенного значения, которое определяется постоянной времени цепи R1 С1. В результате импульсы вызванные атмосферными или другими помехами, имеющие более короткую длительность на вход счетчика D2 не поступает.
В течении всего времени пока поступают импульсы пачки напряжение на выводе 8 D1.4 на нулевом уровне. Дело в том что при первом же входном отрицательном импульсе конденсатор С2 разряжается через прямое сопротивление диода VD1. В промежутках между информационными импульсами этот конденсатор начинает заряжаться через высокое обратное сопротивление диода и резистор R2.
Время зарядки таким образом значительно больше времени разрядки и в промежутке между импульсами С2 зарядиться не успевает. Другое дело в паузе между пачками импульсов. Здесь время прибывания логической единицы на выводе 4 D1.2 значительно больше и С2 успевает зарядится. В результате в то время когда поступают импульсы пачки на выводе В D1.4 логический нуль а в паузах появляется положительный импульс. Цепь на VD2 R3 и С3 служит для формирования сигнала окончания кодовой посылки.
Она работает так-же как детектор пауз но имеет большую длительность. В течении всего времени кодовой посылки, состоящей из пачек и пауз на конденсаторе С3 напряжение на уровне логического- Нуля. Как только посылка заканчивается конденсатор С3 заряжается через R2 и на нем устанавливается логическая единица.
Импульсы в пачках поступают на вход счетчика D2. И по окончании пачки логическая единица устанавливается на той выходе D2, номер, которого соответствует числу импульсов в пачке. Затем наступает пауза, импульс паузы, сначала инвертируемый элементом Ш.5 поступает на стробирующий вход мультиплексора D4 и его вход, номер которого "1" (номер кода задается так-же как и в кодировщике при помощи двоичного счетчика D3.1).
Если число импульсов в первой пачке соответствует числу заданному перемычкой (в данном случае - два), то на выходе мультиплексора D4 появляется положительный уровень. Все это происходит в то время пока С4 заряжается через резистор R4. как только на ней установится уровень единицы счетчик D2 обнуляется и счетчик D3.1 переходит в следующее положение, на его выходах появляется код 01 и мультиплексор переходит на работу со следующей перемычкой.
В этот-же момент уровни на выходах D2 становятся равными нулю и уровень на выводе 3 D4 тоже становится равен нулю. В результате по истечении каждой пачки, если число импульсов в ней совпадает с числом, заданным перемычкой, на этом выводе появляется положительный импульс по спаду которого, счетчик D3.2 переходит в следующее состояние.
Всего в данной схеме четыре пачки импульсов. Если все четыре пачки по числу импульсов соответствуют заданному коду, то по окончании кодовой посылки счетчик D3.2 устанавливается в положение "4", и на его четвертом весовом выходе появляется логическая единица. После завершения кодовой посылки конденсатор С3 заряжается через резистор R3 и как только напряжение на нем достигает порога логической единицы счетчики D3.1 и D3.2 обнуляются. Схема переходит в ждущий режим.
В результате в конце каждой кодовой посылки на 13-м выводе D3.2 появляется положительный импульс, длительность которого зависит от постоянной времени цепи R3 С3. Если на вход декодера поступает посылка с другим кодом, или количеством пачек, то после её окончания система переходит в ждущий режим и на выходе не появляется импульс.
Рис.3

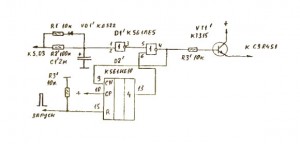

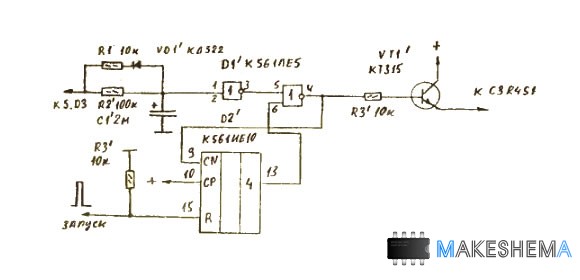

 Если кодирующее устройство использовать в составе пейджера потребуется формирование нескольких кодовых посылок подряд, дли более надежного срабатывания (отдельные посылки при использовании радиотракта могут быть искажены помехами от электрооборудования или электротранспорта). В этом случае схему придется дополнить RC-цепью, формирующей паузы между кодовыми посылками и счетчиком, определяющим число кодовых посылок, по рисунку 3.
Вместо микросхем К561 можно использовать более компактные и малогабаритные К564. Двоичные счетчики можно заменить практически любыми двоичными счетчиками КМОП и МОП, например К561 ИЕ11, К176 ИЕ1 или К176 ИЕ2, правда их цоколевка не совпадает с К561ИЕ 10, и к тому-же в декодере прибавится еще одна микросхема. |
