 Трансивер "СТАР-8" предназначен для работы телеграфом и телефоном в восьми диапазонах: трех участках диапазона 28 мгц (28 мгц, 28,5 мгц и 29 мгц) и диапазонах 21 мгц, 14 мгц, 7 мгц, 3,5 мгц и 1,8 мгц. Во всех этих диапазонах чувствительность приёмного тракта не хуже 1 мкв при отношении сигнал/шум 3:1. Избирательность по соседнему каналу не хуже 50 дб, и определяется в основном параметрами кварцевого фильтра. Динамический диапазон по забитию 70 дб. Ширина полосы пропускания при работе SSB - 2,4 кгц, и при работе CW - 0,8 кгц.

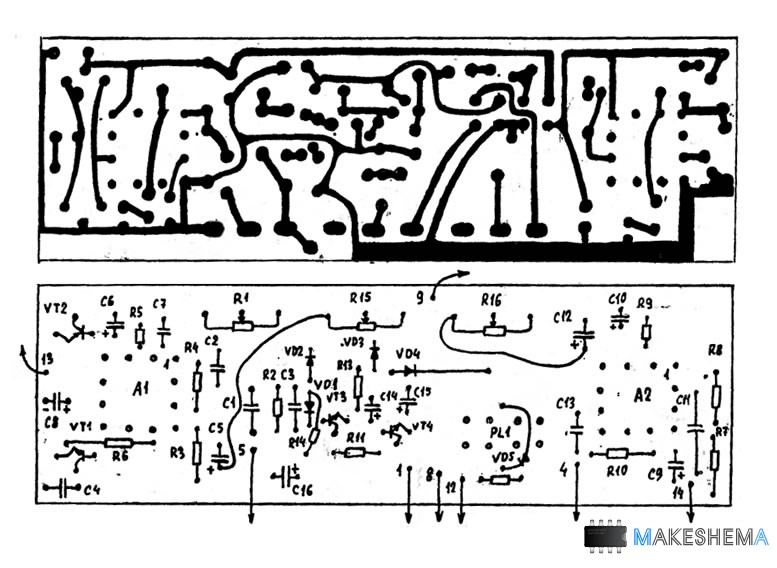

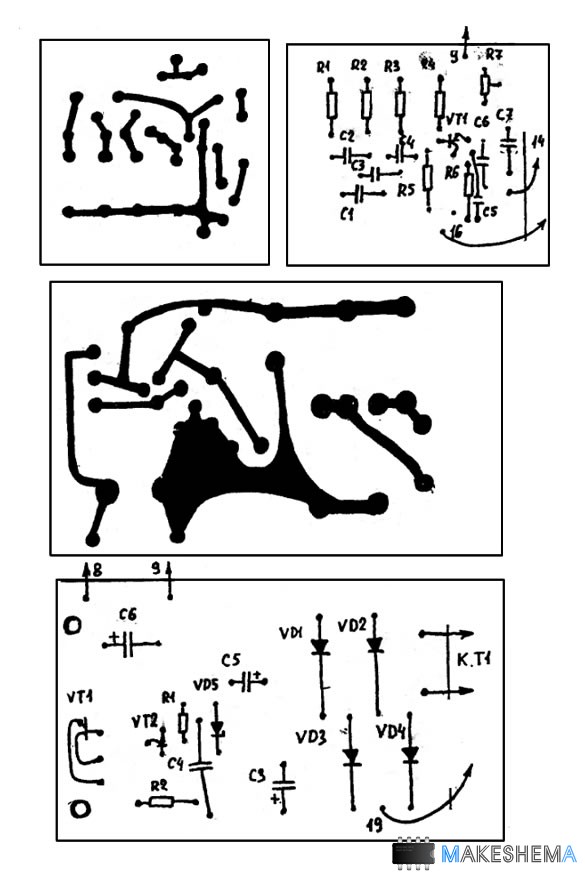

Конструктивно основная часть деталей маломощного блока трансивера. Смонтирована на пяти печатных платах из одностороннего фольгированного материала. Схемы расположения элементов и разводки этих плат показаны на рисунках в конце статьи.
Все постоянные резисторы используются типа МЛТ по мощности , условно обозначенной на схемах. Переменные резисторы для регулировок - малогабаритные типа СП3-4а на мощность 0.125 Вт. Подстроенные резисторы СП-43, тоже на мощность 0,125 вт.
Постоянные конденсаторы в контурах типа КТ иди КД с минимальным ТКЕ, подстроенные конденсаторы КПК-МН. Остальные постоянные конденсаторы типа К10-7 или К50-35.
Для переключения диапазонов используется галетный переключатель 11П4Н. Два его направления используются для изменения индуктивности входной и гетеродинной катушек, два других для переключения конденсаторов, которые входят в состав гетеродинного контура. Эти конденсаторы монтируются непосредственно на выводах секций переключателя, между секцией последнего и предпоследнего направления, затем контакты последнего направления соединяются в месте луженным проводом, и с общим проводом.
Гетеродинная и входная катушки располагаются на расстоянии 100 мм друг от друга, и не менее, между них расположен переключатель. Гетеродинная катушка закреплена на плате гетеродинов (рис.2).
Входная катушка смонтирована на керамической каркасе диаметром 8 нм и длиной 53 мм, он не имеет сердечника, позволяющего изменить индуктивность, поэтому катушка не подстраивается. Число витков 119. Намотка производится разными проводами. Отводы отсчитываются от верхнего по общей схеме конца. Отводы выполняются от 3-го, 6-го, 12-го, 16-го, 40-го, 74-го витка.
Для намотки от начала до 12-го витка используется провод ПЭВ-1,0, для намотки от 12-го до 30-го - провод ПЭВ-0,55, для намотки от 30-го до 40-го ПЭВ-0,33, от 40-го до 74-го - ПЭВ-0,2, от 74-го до 119-го - ПЭВ-0,12. Гетеродинная катушка наматывается на таком-же каркасе, она содержит 31 виток провода ПЭВ-1,0. Отводы считая от верхнего по схеме (рис.2) конца: от 7-го, от 10-го, от 16-го, от 17-го, от 23-го витка, провод один и тот-же.
Остальные катушки намотаны на каркасах диаметром 5 мм с сердечниками СЦР, после намотки катушки помещаются в латунные экраны. По рисунку 1: L2 - 30 витков, 1,3 - 12 витков, L4 - 30 витков, 1,5-7 витков,провод ПЭВ-0,12. По рисунку 2: L6 - 20 витков, L4-30 витков, 1,5-7 витков ПЭВ-0,12.
Дроссели L1 и L6 по рисунку 1 и L2 и L3 по рисунку 2 намотаны на резисторах МЛТ-0,5 100 ком, содержат по 300 витков провода ПЭВ-0,12.
Все трансформаторы намотаны на кольцах из феррита 50ВЧ размерами К7х4х2, каждая из их обмоток содержит по 10 витков провода ПЭЛШО-0,24. Перед намоткой провод скручивают по три, после намотки при помощи омметра выделяют концы намоток.
Переменный конденсатор КПЕ 2В он имеет две секции по 12-495пф, лучше результаты если использовать КПЕ от радиоприёмника "Рига 102", он имеет редуктор.
Электромагнитные реле, расположенные на платах рис.3 и рис.1 РЭС 47 паспорт РФ4.500.421 или РФ4.500.409, во втором случае резисторы R13 (рис.2) и R17 (рис.3) не нужны. Реле, управляющее полосой пропускания кварцевого фильтра по рис.1 - РЭС49, паспорт РС4.569.426.
Реле, обозначенное на общей схеме - РЗС6 паспорт РФ0.452.107. Маломощный блок смонтирован в отдельном корпусе размерами - 300x250x120мм. Переключение диапазонов производится двумя органами - переключателем на корпусе маломощного блока к на корпусе усилителя мощности. Трансформатор питания ТВК 70 Л или 110. |
