 Магнитола предназначена для работы в любом автомобиле с напряжением питания электрооборудования 12-15 вольт и заземлённым минусом. Она воспроизводит моно и стерео записи, сделанные на кассетах С-60 или С-90 с рабочим слоем из гамаокиси железа. Частотный диапазон, при этом от 63 гц до 12.5 кгц при неравномерности 3 дб. Номинальная выходная мощность на нагрузке 4 ома - 3 вт. максимальная 4.5 вт. Коэффициент гармонических искажений электрического тракта не более 0,5%. УЗЧ магнитолы имеет регулировки громкости, стерео-баланса, и тембра по низким и высоким частотам.
Для устранения этого неприятного эффекта имеется цепь на элементax D2.1 для регулятора громкости и D2.2 - D2.4 для остальных-регуляторов. Назначение элемента заключается в том, чтобы в момент, когда на выходе переноса "Р" счетчика появляется нуль подать единицу на вход включения предустановки "S" счетчиков.
В результате, когда мы слишком долго удерживаем кнопку S1, счетчик D3 переходит от исходного состоянии к нулевому, и далее не к максимальному, по кольцу, а к коду предустановки, в данном случае "2" (0010) и все время пока мы удерживаем кнопку его выходные данные циркулируют от "2" до "0". Таким образом громкость скачкообразно не увеличится.
Точно так-же работают и остальные регуляторы, только на входах предустановки в них записано число 7, чтобы они устанавливались в среднее значение.
В момент включения все регуляторы устанавливаются в положение. Записанное на входах предустановки при помощи конденсаторов С1-С4, зарядный ток, которых формирует короткий положительный импульс на входах включения предустановки "S" счетчиков. Резисторами R18, R23, R28 и R33 в процессе настройки устанавливают оптимальное максимальное значение напряжения на регулировочных входах (3,4,5,6) платы УЗЧ.
Формирователь напряжения настройки выполнен по аналогичной схеме, только здесь число разрядов а два раза больше, и следовательно число ступенек изменения напряжения не 16 как в регуляторах а256, что необходимо для точной настройки в УКВ диапазоне. При перестройке в диапазоне 64-73 мгц на каждую ступеньку приходится 35,156 кгц.
В отличие от регуляторов формирователь настройки имеет два тактовых генератора, первый на элементах D2.5 и D2.6, тот же что и в регуляторах, второй на более высокую частоту на элементах D7.3 и D7.4. С помощью этих генераторов выполняется плавная и грубая настройка. При нажатии на одну из кнопок S9 или S10 на вход счетчика через элементы D7.1 и D7.2 поступает более низкочастотное напряжение с генератора регуляторов и настройка изменяется медленно.
В тоже время через контакты кнопки единица поступает на цепь задержки на R37 и С7. Как только С7 зарядится единица поступает, на управляющий вход второго генератора и генератор на D7.3 и D7.4 запускается. На его выходе прямоугольные импульсы большей частоты, к эти импульсы, вместе с импульсами генератора регуляторов поступают на вход счетчика D8, D9.
В результате перестройка напряжения настройки выполняется быстрее и перемещение световой точки по шкале происходит с большей скоростью. Таким образом можно приблизительно настроиться на станцию. Для точной настройки нужно снова отпустить кнопку и нажать её или обратного движения шкалы. При отпускании кнопки С7 через диод VD6 и резистор pR34 разрядится и генератор на элементах D7.3 и D7.4 выключится.
В процессе настройки скорость быстрого хода шкалы можно установить подбором номинала R38, длительность перехода от медленной настройки к быстрой - подбором R37. Напряжение настройки формируется резистивной матрицей ММ резисторов R39, R-46, подстройкой R47 устанавливают нужное максимальное напряжение настройки, а значит и верхнюю частоту диапазонов.
В качестве шкалы используется линейка светодиодов VD9 - VD18, диоды VD17 и VD18 обозначают начало и конец шкалы и светятся постоянно. Между ними расположены диоды VD9 - VD16, которые переключаются в процессе настройки на станцию дешифратором D10. Таким образом при перестройке мы видим две светящиеся точки, и между ними перемещается ещё одна.

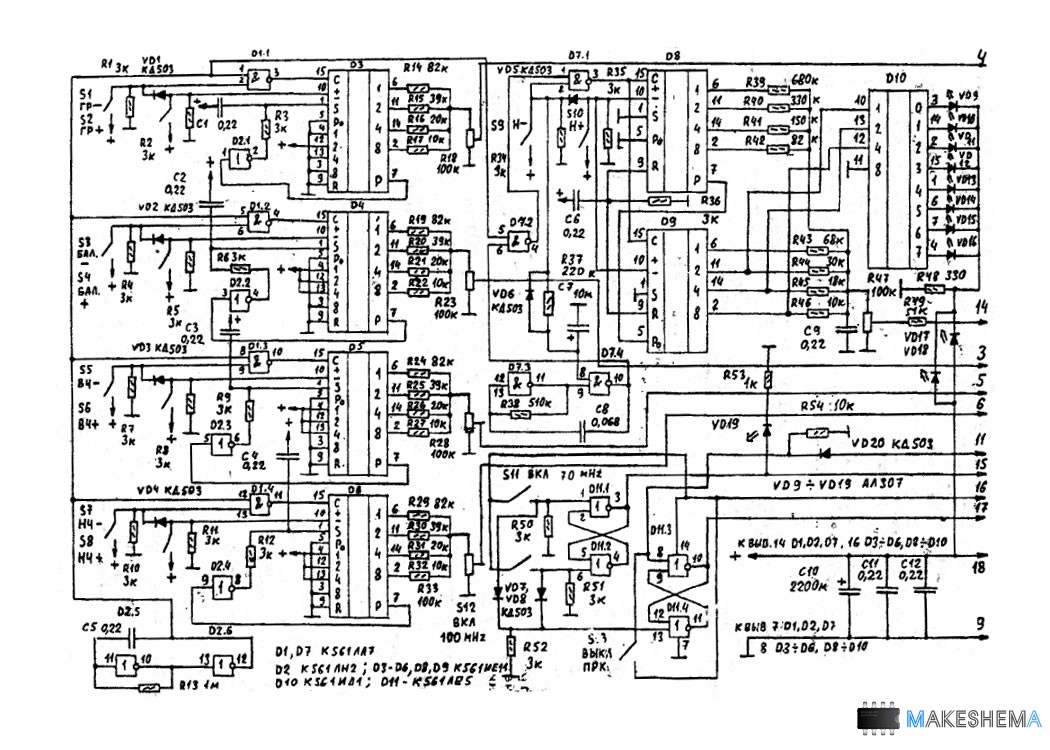

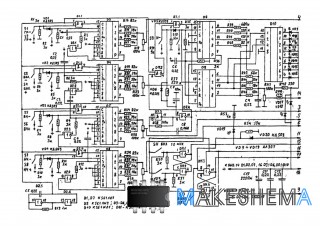

Рис.3
 Выключатель и переключатель диапазонов выполнен на микросхеме D11. На элементах D11.1 и D11.2 выполнен триггер, который переключает диапазоны.
При нажатии на кнопку S12 включается диапазон 100 мгц. На выходе элемента D11.1 появляется единица, которая через диод VD20 поступает на плату блока литания и включает напряжение 28В, это напряжение через контакт 13 платы (рис.2) поступает на варикап VD1, его емкость уменьшается и включается высокочастотный диапазон.
При нажатии на кнопку S11 триггер перекидывается в противоположное положение и напряжение 28В снимается с варикапа, он переходит в состояние максимальной ёмкости и включается низкочастотный диапазон.
Одновременно при нажатии на любую из этих кнопок напряжение с уровнем единицы через диод VD7 или VD8 поступает на вход триггера на элементах D11.3 и D11.4. Этот триггер переходит в положение, когда на выводе 10 D11.3 появляется единица, эта единица через контакт платы 17 поступает на блок питания и включает питание УЗЧ и приёмника.
При включении воспроизведения напряжение высокого уровня с вывода 11 платы поступает на другой вход этого триггера и переводит его в противоположное состояние, выключая таким образом приёмник. Более того выключить приёмник можно и не включая воспроизведение, нажатием на кнопку S13.
Микросхема D11 в отличие от других узлов магнитолы постоянно подключена к источнику питания. Питание на неё подаётся через вывод 16 платы минуя все выключатели.

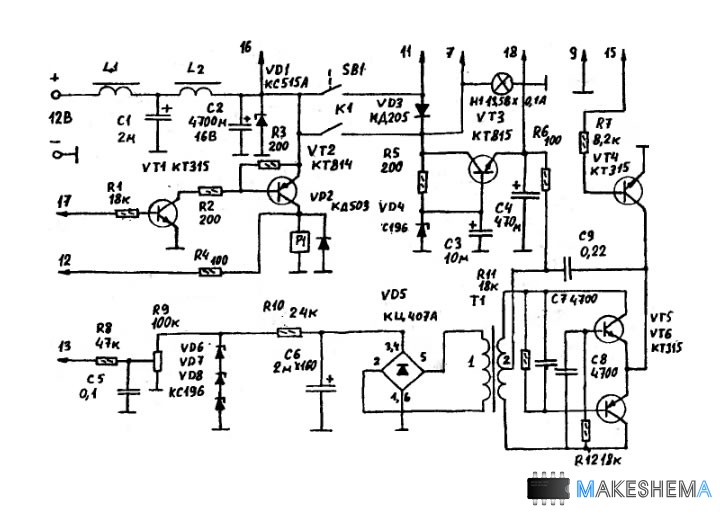

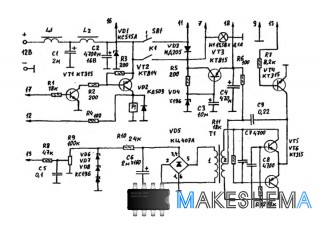

На рисунке 4 изображена схема источника питания для варианта с электронными регулировками. Напряжение от аккумулятора через фильтр L1, L2, C1, С2 поступает через вывод 16 на микросхему выключателя D11 (рис.3). Стабилитрон VD1 служит для зашиты от выбросов в бортовой сети напряжения более 15В.
При включении воспроизведения нажимают на кнопку лентопротяжного механизма, и она в свою очередь толкает выключатель SB1, который расположен на шасси ЛПМ, этот выключатель подает напряжение питания на усилитель воспроизведения через контакт 11 и через диод на УЗЧ (контакт 7). Одновременно напряжение питания поступает на лампу накаливания Н1, которая освещает панель с кнопками и на стабилизатор напряжения 9,5В на транзисторе VT3. С выхода этого стабилизатора питание поступает на регуляторы и блок настройки платы регулировок (рис.3).
Рис.4
 При включении приёмника (воспроизведение нужно выключить переводом ЛПМ в положение "стоп" иначе приём не включится) на базу VT1 поступает напряжение с платы управления, транзистор открывается, и следом за ним открывается VT2. С коллектора VT2 поступает напряжение на приёмник через контакт 12 и на реле Р1, контакты реле К1 замыкаются и подают напряжение на УЗЧ, лампу, стабилизатор к генератор напряжения 28В на транзисторах VT5 и VТ6.
При включении диапазона 100 мгц напряжение от плати регулировок поступает через контакт 15 на ключ на транзисторе VТ4, который включает генератор напряжения 28В, на диапазоне 70 мгц этот генератор выключен. |
