Схема кассетной автомагнитолыМагнитола предназначена для работы в любом автомобиле с напряжением питания электрооборудования 12-15 вольт и заземлённым минусом. Она воспроизводит моно и стерео записи, сделанные на кассетах С-60 или С-90 с рабочим слоем из гамаокиси железа. Частотный диапазон, при этом от 63 гц до 12.5 кгц при неравномерности 3 дб. Номинальная выходная мощность на нагрузке 4 ома - 3 вт. максимальная 4.5 вт. Коэффициент гармонических искажений электрического тракта не более 0,5%. УЗЧ магнитолы имеет регулировки громкости, стерео-баланса, и тембра по низким и высоким частотам.

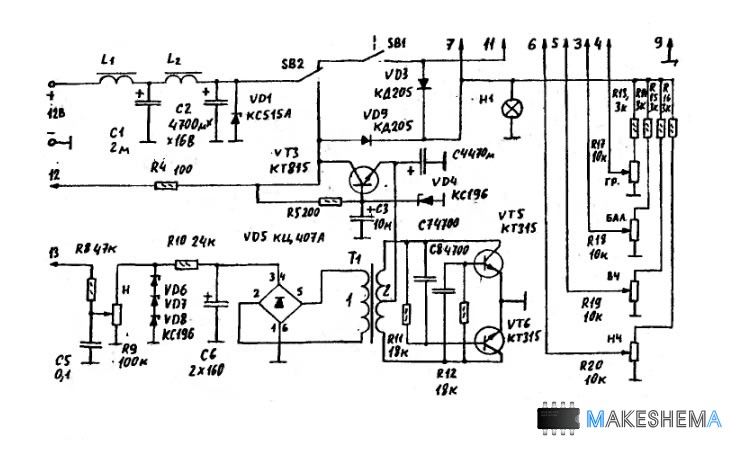

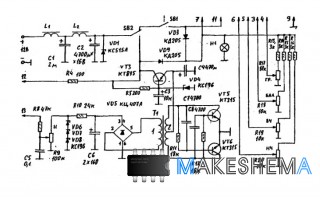

При использовании традиционных регулировок источник питания выполняется по схеме на рисунке 5. Включение воспроизведения здесь происходит так-же переключателем SB1. Включение приёмника механических переключателей SB2, на рисунке он показан в положении "приёмник выключен". Генератор напряжения 28В в режиме приёма включён постоянно. Орган настройки переменный резистор R9, который изменяет напряжение на варикапе 1 (рис.2). Варикап VD2 в этом случае не используется и его можно исключить. Все регулировки УЗЧ выполняются переменными резисторами R17 - R29.

Рис.5
Схема кассетной автомагнитолыКонструктивно магнитола выполнена на четырёх платах для варианта с цифровыми регуляторами и на трёх для аналоговых регуляторов. Платы расположены в корпусе размерами 190 х 220 х 60 мм. Лентопротяжный механизм использован от недорогих магнитол китайского производства или от неисправных.

В этом случае плата усилителя может не поместиться в корпусе и её можно выполнить в отдельной корпусе, который расположить в свободном месте под приборной панелью, либо использовать вариант без электронных регуляторов, тогда остаётся много места от платы регулировок.

Плата регулировок устанавливается на диэлектрических шайбах в самой низу корпуса, при монтаже необходимо соблюдать минимальную высоту монтажа этой платы. Все кнопки выводятся на её один торец, который обращен к лицевой панели. Лицевая панель выполнена из оргстекла. В ней сделаны отверстия под все кнопки и светодиоды, нанесены надписи регулировок и шкалы.

Все надписи выполнены гравировкой, затем они заполнены пластилином. После этого передняя панель выкрашена в черный цвет. Не дожидаясь полного высыхания краски, те места, где выполнены надписи вычищаются и после высыхания краски их заполняют розовым прозрачным лаком. При включении панель подсвечивается изнутри, и на черном фоне розовый цветом светятся все надписи.

Все использованные резисторы типа МЛТ или ВС на указанную на схемах мощность. Подстроенные резисторы малогабаритное СП3-13а иди другие. Конденсаторы оксидные К50-35, обычные КМ и КД, К10-7. Резисторы аналоговых регуляторов могут быть любые подходящие по размерам, например СП4-1.

Микросхемы могут быть с любыми буквенными индексами, это касается и транзисторов. Магнитная головка 3D24NT1 венгерского производства, можно использовать другую, но при этой нужно подобрать ёмкость конденсатора С3 и С4 (рис.2) чтобы настроить контур, состоящий из головки и конденсатора на верхнюю частоту ЗЧ.

В плате регулировок использованы микросхемы К561, но если использовать из серии К564 можно получить более плоскую плату, которую будет удобнее расположить в ограниченном пространстве. Не говоря уже о том, что эта серия более предназначена для работы в экстремальных условиях. Сенсорные кнопки выполнены в виде пластины, соединенной с шиной "+" питания для кнопок S1 - S10 и пластины соединенной с контактом 16 (S11-S13) и латунных пружин.

Пластины и пружины устанавливаются на печатной плате регулировок и припаиваются к соответствующим проводникам. Пружины приводятся в движение при помощи пластмассовый кнопок от телефона-трубки, которые установлены в прямоугольные отверстия на передней панели. Ход пружины до замыкания с пластиной 1мм.

Катушка L1 (рис 2) бескаркасная, её диаметр 3мм, число витков 4, провод ПЭВ-0,43. После настройки залить эпоксидной смолой. Трансформатор Т1 на кольце К10х6х4,5 М1000НМ-А первичная намотка 250 витков, вторичная 50+50 витков Провод ПЭВ-0,1.

Дроссели L1 и L2 (рис. 4 и 5) намотаны на сердечниках СБ 28, они содержат по 200 витков ПЭВ-0,33. Можно использовать фильтр питания от магнитолы от которой используется корпус и ЛПМ.
